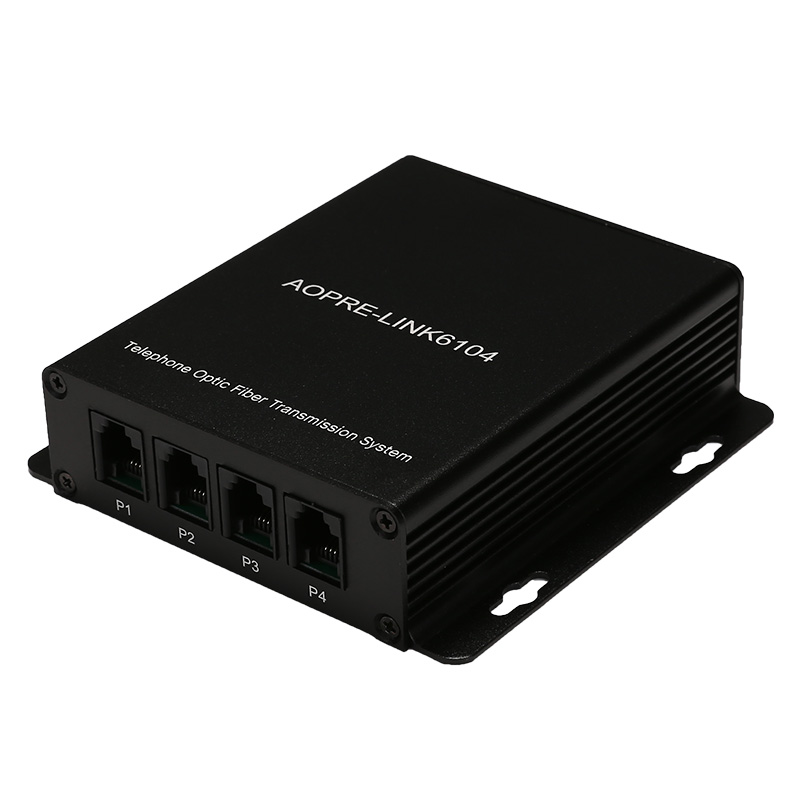

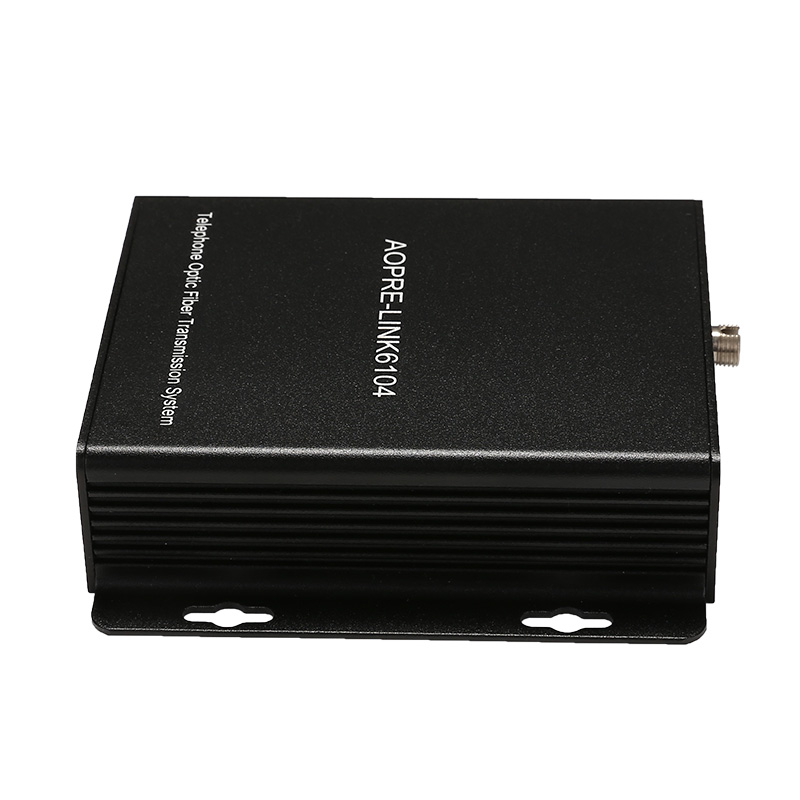

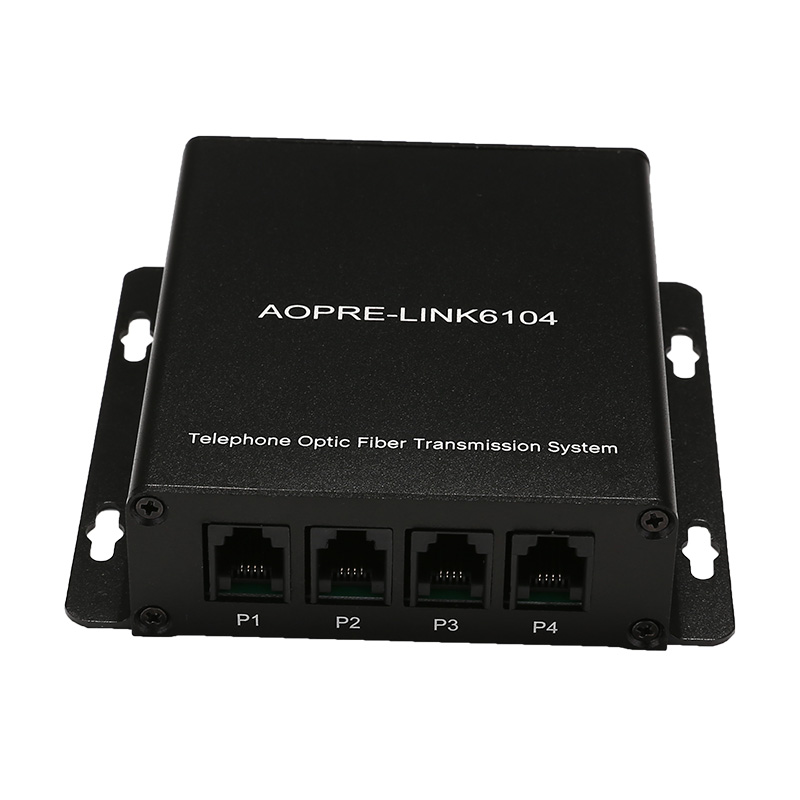

商用級4路電話光端機
4路電話光端機是我公司獨立研發的具有一系列功能齊全的電話語音傳輸設備，采用美國ALTERA主芯片和賽狐電話模組，該設備由超大規模集成電路構成，功能強、品質高，符合《郵電部電話交換設備總技術規范》。實現電話+以太網信號在單纖上實時、同步、無失真、高質量地遠距離傳輸，所有接口采用模塊化設計，支持熱插拔和百兆以太網傳輸設備。高質量的電話語音效果可滿足用戶的需求，即插即用的設計使得安裝簡便易行, 無需進行現場調節，其光模塊和核心電路均采用進口工業級芯片、全表面貼裝，以及先進的防雷、防電磁輻射裝置等技術，穩定性高，所有的光、電接口均符合國際標準，確保了該產品能在各種復雜環境下長期無故障連續運行。
aopre光端機是中國電信和平安中國的入圍產品，十四年制造經驗，品質值得信賴，三個月內包退換，五年保修，終身維護！
產品介紹
- 品 牌：AOPRE
- 產品名稱：4路電話光端機
- 產品型號：AOPRE-LINK6104
- 外觀尺寸：120x100x28（毫米）
- 類 型：獨立式/插卡式(可訂做成上4U機架)
- 防雷等級：三級防雷
- 光纖類型：單模單纖
- 光纖接口：FC 圓型帶螺紋
- 傳輸距離：0-20公里
- 工作溫度：-40 ~ 85℃
- 工作電壓：AC90 - 260V /50HZ
- 電源功耗：10W（Input：DC5V 2A）
- 包裝尺寸：290x230x80（毫米）
- 重 量：1.5KG / 對
- 裝箱清單：發射機一臺，接收機一臺，電源適配器二個，使用手冊一本，保修卡一份，合 格證一份.
產品特點
- 即插即用的設計使得安裝簡便易行，無需進行現場調節
- 每臺提供1-4路電話接口（固配）
- 可選配1路/2路線速度為10/100M的以太網接口（選配）
- 電話接口為RJ11（RJ11水晶頭可以直插）
- 采用傳統PSTN普通話音，每路話音占用一個64K信道，支持來電顯示
- 體積小、造型美觀，安裝操作方便
- 完善的狀態顯示功能，便于維護管理
- 符合電信通信標準
- 傳輸模擬電話和傳真信號
- 優質金屬外殼，配合烤漆工藝，實用美觀
- 方便現場布線，維護簡單，傳輸性能好，容量大
適用環境
- 長距離廣播電視傳輸系統、城市智能交通監控系統（ITS）、平安城市
- 高速公路監控系統、電子道路監控、抓拍系統
- 大型廠礦企業安防監控系統、網絡多功能系統
- 遠程多媒體教學/ 校園監控、電視會議系統
- 長距離廣播電視、高質量視音頻傳輸系統
- 樓宇對講、軍事通信 、軍事監控
技術規格
產品名稱 | 4路電話光端機 | ||
產品型號 | AOPRE-LINK6104 | ||
產品描述 | 4路電話+1路以太網光端機 | ||

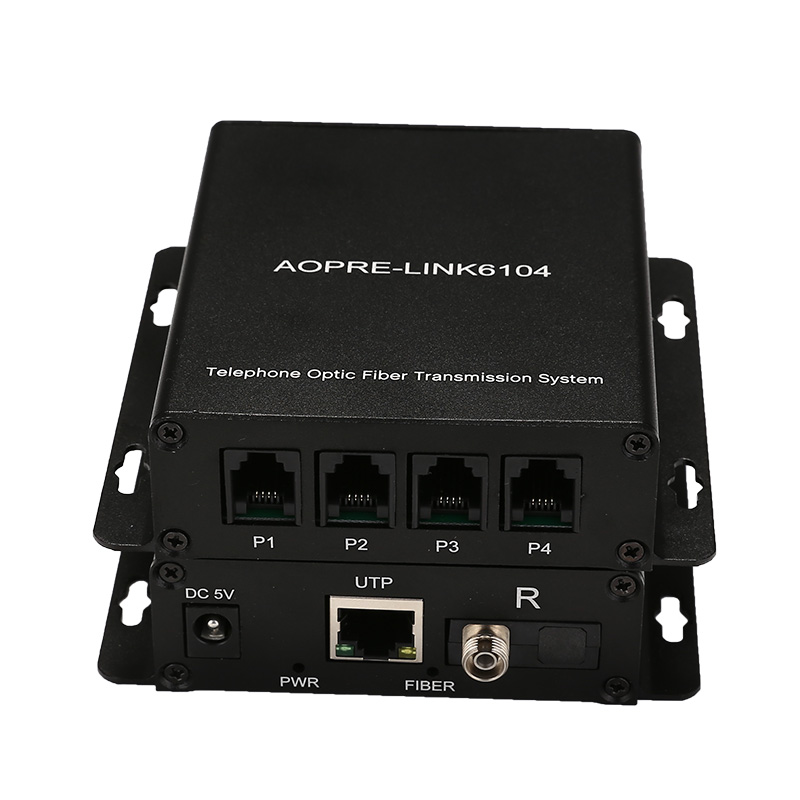

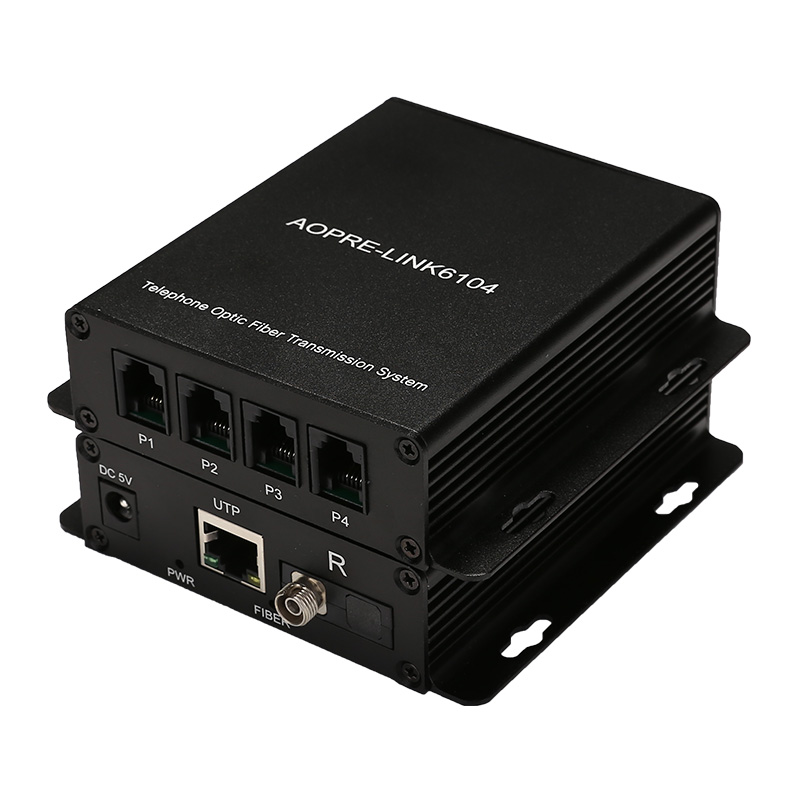

端口描述 | 4個RJ11兩芯電話接口+1個RJ45以太網接口 | ||
物理規格 | 長*寬*高120x100x28 | ||
防雷等級 | 三級防雷 | ||
光纖類型 | 單模單纖 | ||
光纖接口 | FC 圓型帶螺紋 | ||
發射波長 | 1310nm | ||
接收波長 | 1550nm | ||
發射功率 | -8dBm～-3dBm | ||
接收靈敏度 | < -35dBm | ||
光飽和度 | -3dB | ||
光損耗 | 0.4dBm/km | ||
光纖傳輸距離 | 單模傳輸20公里,多模傳輸500米 | ||
電話接口 | RJ11 | ||
語音編碼 | PCM編碼，每路語音64kbps | ||
串音衰耗 | ≥65dB | ||
衡重雜音 | ≤63.7dBmop | ||
插入損耗 | -3±0.75dB | ||
頻率特性 | 300～3400Hz（-0.6～+3dB） | ||
二線交流輸入阻抗 | 200+680//0.1 Ω （三元件） | ||
振鈴電壓 | 35~150V | ||
振鈴頻率 | 17~60HZ | ||
回?fù)p | 20db | ||
鈴流 | AC90正負15V | ||
速率 | 10M/100M，全雙工，半雙工完全自適應 | ||
實際傳輸帶寬 | 每個網口25M | ||
協議 | 支持IEEE 802.3，IEEE 802.1Q（VLAN） | ||
物理接口 | RJ45座,支持AUTO-MDIX（交叉線直通線自適應） | ||
平均無故障時間 | ≥10萬小時 | ||
包裝清單 | 發射機一臺.接收機一臺.電源適配器二個.使用手冊一本.保修卡一份.合格證 一份 | ||
售后服務 | 三個月包退換，五年保修，終身維護 | ||
服務熱線 | 400-000-8380 ; 0755-27928831 | ||
安裝實例
訂貨信息
產品型號 | 功能描述 | 傳輸距離 |
AOPRE-LINK6104 | 4路電話 | 0-20公里 |
AOPRE-LINK6104 | 4路電話+2路網絡 | 0-20公里 |
